Mesure du débit massique de Coriolis
Débitmètres massiques Coriolisprenez le summum de la technologie en matière de mesure des fluides industriels. De nombreuses industries comme le pétrole et le gaz, la production alimentaire et pharmaceutique attachent de l’importance à l’efficacité, à la sécurité, à la précision et au contrôle des coûts. Une vision inégalée de la dynamique des écoulements explique également leur popularité, mesurant le débit massique directement plutôt que des calculs indirects basés sur la pression et la température. Un appareil fournissant des lectures précises en temps réel dans des conditions météorologiques ou de traitement difficiles est tout simplement révolutionnaire, en particulier pour les industries aux prises avec des variables complexes.
Qu'est-ce qu'un débitmètre massique ?
Un débitmètre massique est utilisé pour mesurer le débit d'un fluide traversant une canalisation sans perturber l'ensemble du processus de fabrication. Il mesure l’envoi de masse via le pipeline par unité de temps. La mesure du débit massique est considérée comme la base essentielle de la plupart des formulations de recettes, des déterminations du bilan matière, de la facturation ainsi que du transfert de propriété dans les industries connexes. La fiabilité et la précision sont de la plus haute importance dans de telles applications.
Comment fonctionne un débitmètre massique ?

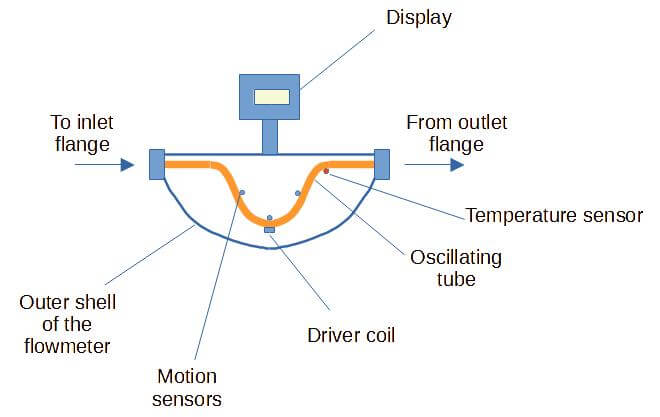

Deux technologies différentes appliquées à la mesure de masse sont inertielles et thermiques. L'ancien compteur à inertie est connu sous le nom de débitmètres Coriolis reposant sur l'effet Coriolis. Les fluides traversant une canalisation sont soumis à une accélération de Coriolis avec introduction mécanique d'une rotation apparente dans la canalisation. La force de déviation générée lors du processus d’écoulement du liquide sera fonction du débit massique mesuré.

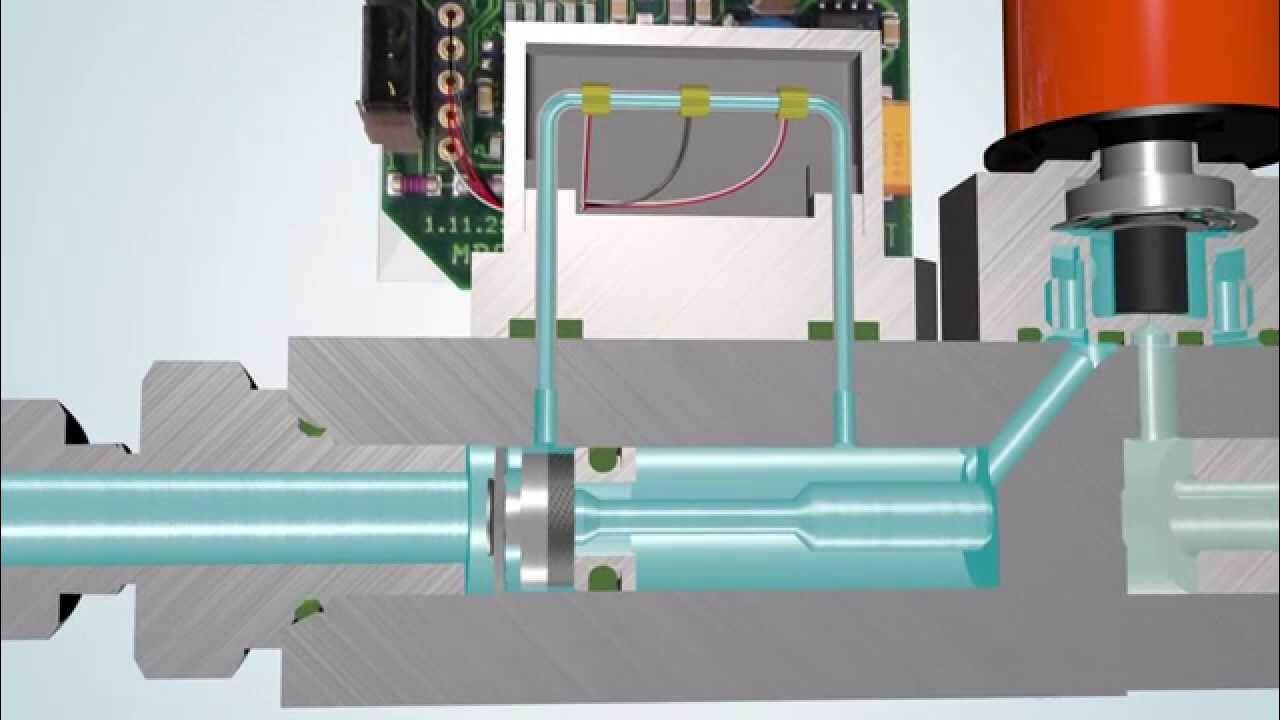

Le plus tarddébitmètre massique thermiquemesurer directement le débit des gaz et des liquides. Qu'il s'agisse d'introduire une certaine quantité de chaleur dans le flux ou de maintenir une sonde à une température constante, un débitmètre massique thermique fonctionne avec deux capteurs de température et un radiateur électrique. Le paragraphe ci-dessus expliquecomment fonctionne le débitmètre massique thermique.
Quel est le principe du débitmètre massique ?
Les débitmètres massiques visent à mesurer la masse d'une substance circulant à travers un point donné par unité de temps. Mais ils varient en termes de technologies pour des mesures précises et ciblées telles que thermiques, Coriolis, ultrasoniques ou vortex. LeDébitmètre massique Coriolisest l'un des débitmètres les plus populaires pour sa précision et sa fiabilité.
Précision et rangeabilité des débitmètres massiques
En raison de leur précision et de leur répétabilité exceptionnelles, les débitmètres massiques sont privilégiés dans les industries attachant de l'importance à la précision. La rangeabilité des débitmètres massiques fait référence à la plage maximale qu'ils peuvent mesurer. La plage du débitmètre massique est inversement proportionnelle à son imprécision en général. Les raisons de cette relation résident dans les capteurs à sensibilité d'inhibition équipés dans les débitmètres à large plage, qui ne sont pas aussi sensibles que les débitmètres à plage étroite présentant une hypersensibilité.
Comment choisir la rangeabilité appropriée des débitmètres ?
Des facteurs tels que le type de fluide, la plage de débit, la précision, la température et la pression doivent être pris en compte lors du choix d'un débitmètre approprié en fonction des applications pratiques. La plage de débit est la première chose à déterminer avant de sélectionner la plage appropriée à pleine échelle. Les débitmètres massiques à petite plage sont préférés pour une plus grande précision si la plage de débit est petite. En outre, la température et la pression ambiantes sont des facteurs supplémentaires qui influencent la précision finale. Un débitmètre massique capable de résister à une température et une pression élevées est prioritaire dans le choix si la température et la pression sont élevées.
Les débitmètres massiques Coriolis de Lonnmeter offrent une imprécision de débit de 0,1 % à 0,05 % sur une plage de débit massique allant jusqu'à 100 : 1. La plage de mesure des tubes courbes est plus large que celle des compteurs à tube droit. L'erreur totale d'un compteur comprend à la fois l'imprécision de base et l'erreur de décalage du zéro, qui correspond au taux de participation du signal irrégulier émis dans des conditions de débit nul. L'erreur de décalage zéro est la principale raison de l'erreur, représentant généralement 1 à 2 % du taux mesuré.
Certains fabricants illustrent la précision globale sous la forme d'un pourcentage du débit pour les débits élevés et d'un pourcentage du débit ainsi que d'une erreur de décalage du zéro. Il est essentiel de revoir les spécifications lors d'une comparaison, par souci de supercherie.
Applications et limites des débitmètres massiques
Les débitmètres massiques sont susceptibles d'être influencés par les variables environnementales, les lectures et les calculs ; L'ajustement des erreurs peut entraîner des dommages potentiels à l'équipement, une diminution de l'efficacité et une réduction de la précision. Examinez les problèmes suivants qui peuvent survenir avec les débitmètres massiques :
N°1 La pression peut chuter si la vitesse d'écoulement augmente pour la détection ;
Les compteurs Coriolis n°2 sont plus chers que les autres débitmètres. Et ils ne pouvaient pas être appliqués à des tuyaux de plus grande taille.
N°3 La condensation de l'humidité dans les gaz saturés peut provoquer des lectures faibles et une corrosion correspondante.
N° 4 Le revêtement ou l'accumulation de matériau sur le capteur influencera l'efficacité du transfert de chaleur.
Malgré un coût initial plus élevé, les avantages à long terme en matière de précision, de faible maintenance et de durabilité font des débitmètres massiques Coriolis une solution intéressante dans de nombreuses industries. Les mesures directes et fiables de la masse, de la densité et de la température les rendent polyvalentes, du pétrole au gaz en passant par l'alimentation et les boissons.
N'hésitez pas à nous contacter et à consulter des experts pour choisir les bons débitmètres massiques si vous trouvez un fabricant fiable de débitmètres massiques Coriolis. Ou demandez simplement un devis gratuit avec des exigences spécifiques.
